一、使用說明

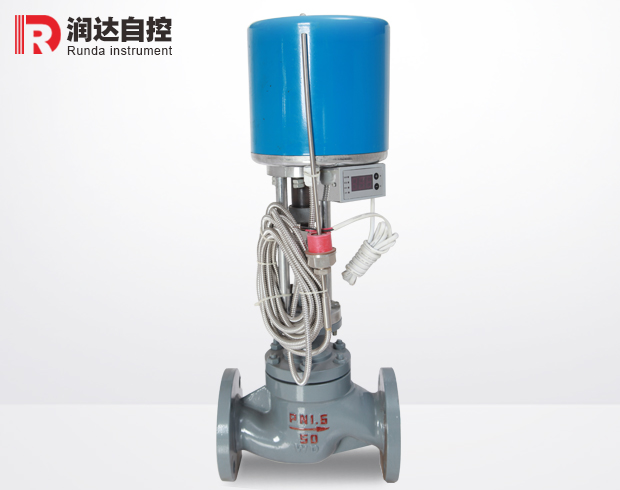

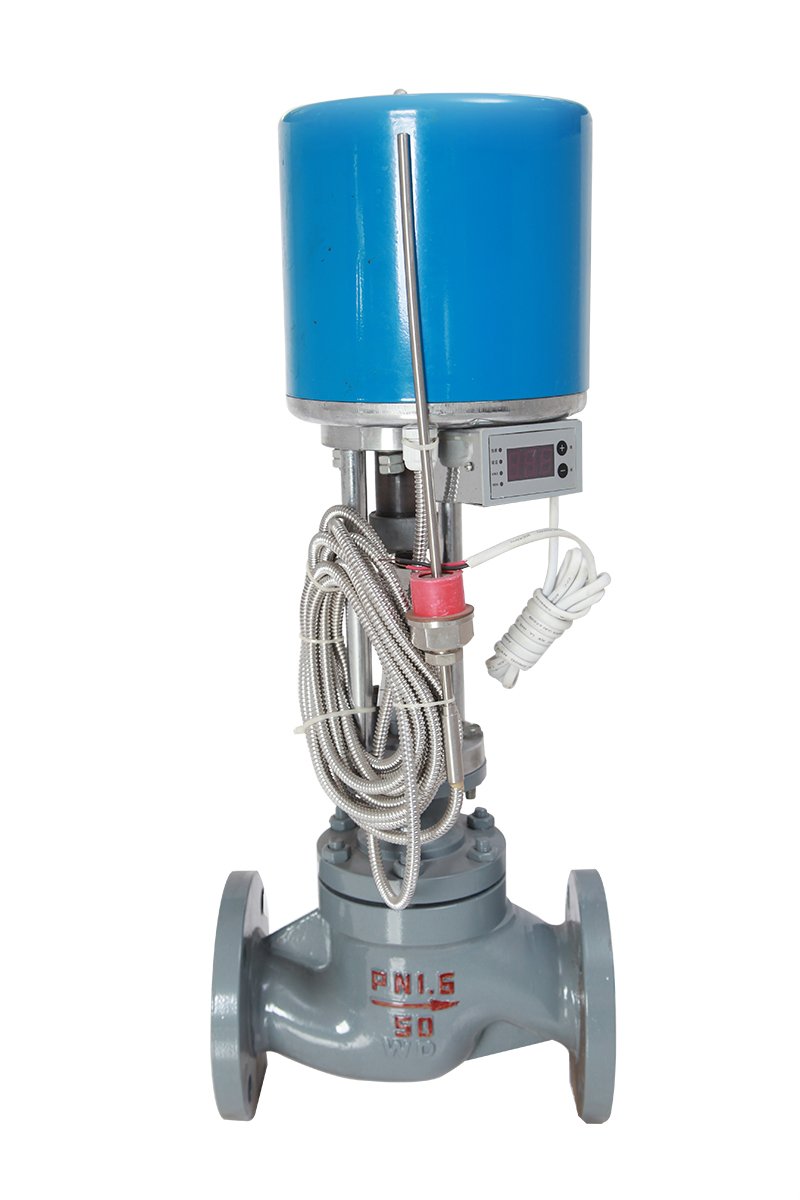

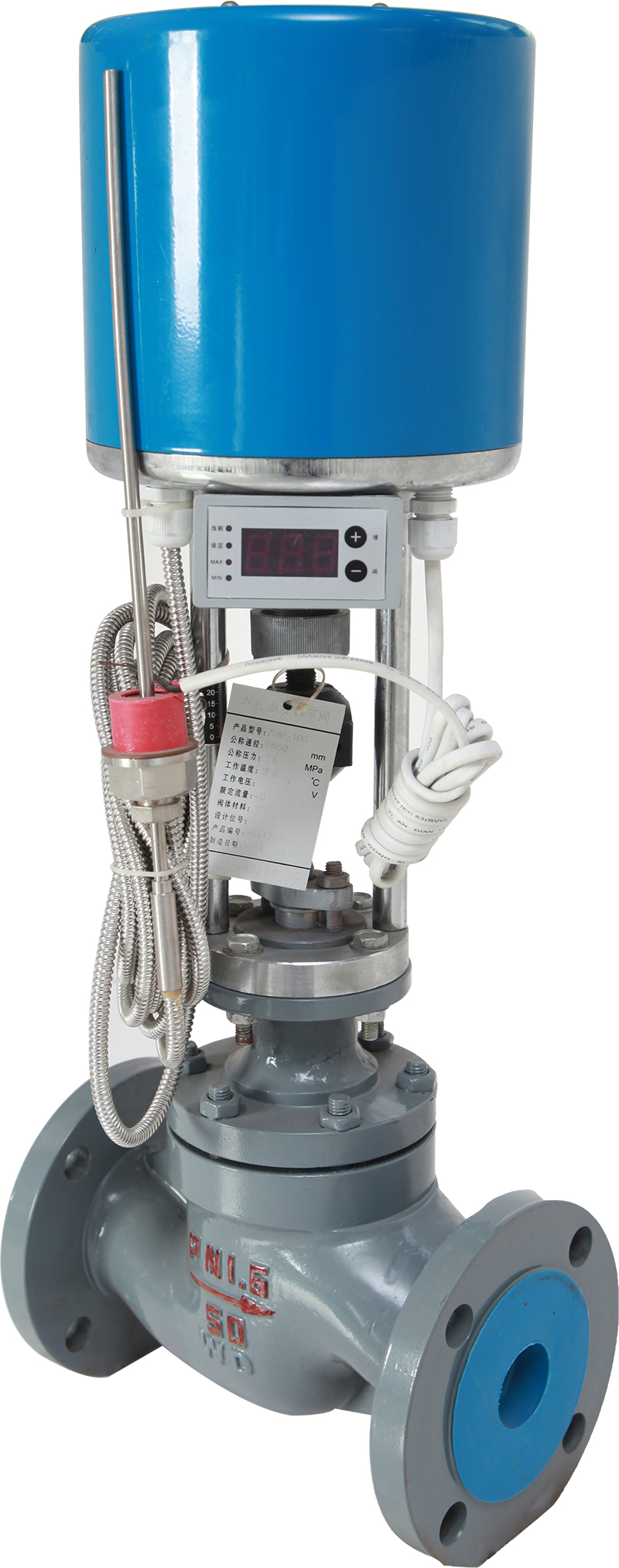

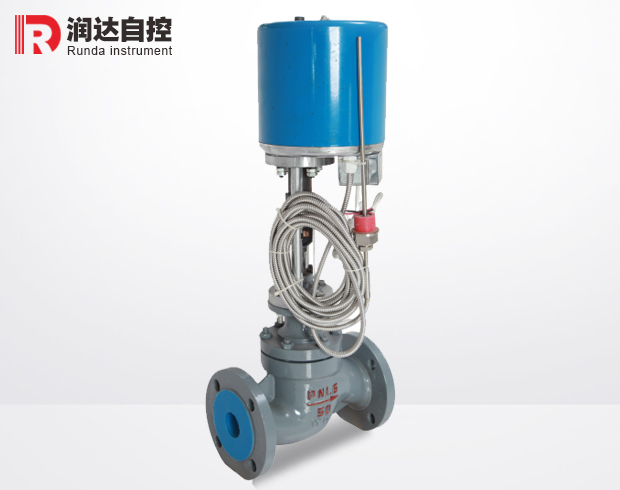

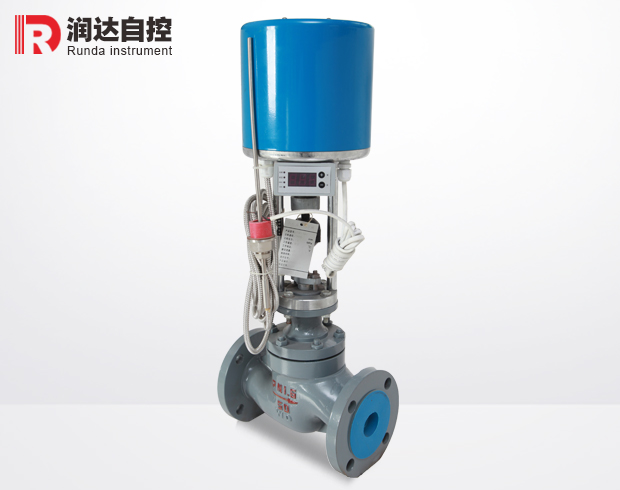

溫度調節執行器是自力式溫控調節閥系列中的執行單元產品之一，執行機構與調節閥本體構成電動調節閥，是工業過程測量和控制系統中溫度的執行調節機構；它內置伺服放大器，標準PT100熱電阻，以單相220VAC電源為動力，采用永磁電機為驅動電機，微處理數字控制電路和機械傳動組合成一種科技創新的智能化儀表。

溫度調節執行器具有體積小、重量輕、力矩大、噪聲低、精度高、運行平穩、抗干擾性強、防護等級高等優點，被廣泛應用于樓宇、化工、輕紡、食品、醫藥、飲料等部門中。

二、產品特點

本產品為一體式溫控執行器。溫度控制和顯示固定在執行器上，在執行器上設置并顯示溫度。

1產品功能

1.1自動調整功能：

用戶只要設定好溫度，執行器就能根據實際的測量溫度自動調節閥門的開度大小,或按照設定好的上限，下限溫度控制閥門的全開全關。

1.2自診斷功能：

當控制過程熱電阻斷線時，顯示面板上的測量值（PV）顯示（———）并故障指示燈亮起，執行器自動關閉。

1.3 一鍵自整定功能：

 與閥門連接后，用戶只要按住AT鍵4秒，自整定指示燈亮，執行器自動尋找閥門的全關位置，（全開位置由設置參數定位，出廠已設置妥，用戶可不進行設置，如需更改可參考：八、用戶調試方法中的手動調試說明）完成后回到工作狀態，在自整定過程中，按任意鍵即可取消自整定。

1.4 有手動調節功能

2產品特點：

智能化—以微處理為核心控制器，實現多功能。

一體化—具有機電儀一體化設計思想，結構合理。

輕量化—產品體積小重量也明顯減小，另外材料采用輕金屬后使執行機構的重量減輕。

操作便—實現設定溫度與行程關系自動，大大方便操作人員的煩瑣調試。

精度高—傳動全部采用小齒隙高精度齒輪，具有效率高、噪聲低、壽命長、穩定可靠、無需再加油等特點。具有體積小、精度高、無死區、壽命長等特點，精確反映實時閥位。

電機好—驅動電機采用高性能稀土磁性材料制作的永磁電機，運行平穩。具有體積小、力矩大、抗堵轉、控制精度高等特點。

 三、型號規格（見表1）

表1

四、產品結構

溫度調節執行器主要是由相互隔離的電器控制部分和齒輪傳動部分組成，電機作為連接兩隔離部分的中間部件。電機按控制要求輸出轉矩通過多級正齒輪傳遞到梯形絲桿上，絲桿通過桿螺紋變換轉矩為推力。因此桿螺紋必須自鎖并且將直線行程通過與閥門的適配器傳遞到閥桿。執行機構出軸帶有—個防止轉動的止轉鎖定裝置，出軸的徑向鎖定裝置也可以做動位置指示器。

執行機構電器部件布線嚴謹并與傳動部件完全隔離，提高了執行機構的可靠運行，傳動部件采用 CNC 加工的小齒隙密封齒輪傳動，具有效率高、噪音低、壽命長、穩定可靠、不會因工藝環境介質入口壓力波動而造成執行機構共振等特點。

五、主要技術參數

（1）執行機構應在下列條件下正常工作：

a)環境溫度：-10℃～70℃；

b)相對濕度：≤95%；

c)大氣壓力：86KPa～106Kpa;

d)周圍環境中無起腐蝕作用的介質。

（2）電源電壓：AC 220V/50Hz。

（3）基本誤差：±2℃。

（4）輸入溫度范圍：0～240℃。

（5）防護等級：IP67
